425高炮供电电源
425高炮上装电源

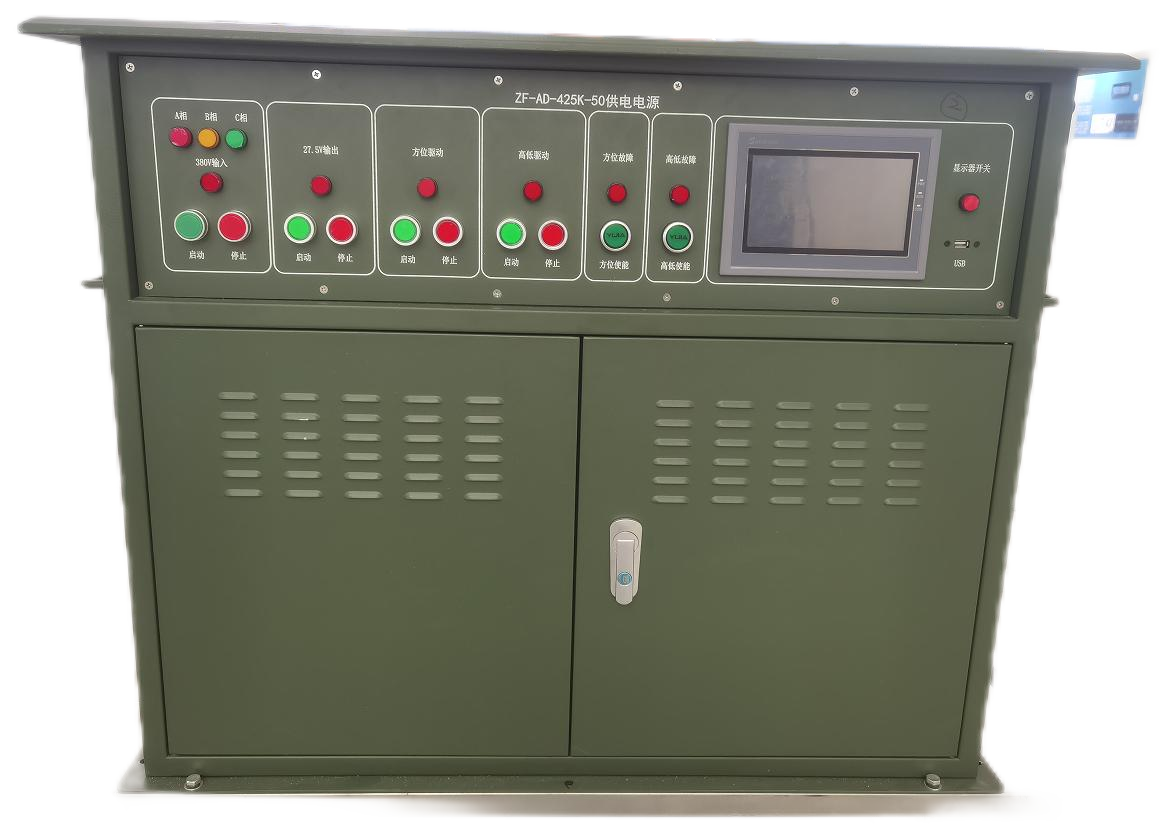

ZF-AD-425K-50供电电源（以下简称：供电电源）主要功能提供27.5V控制电源，拟电机高低扩大机驱动电机运动；主要用途是用于对425高炮设备随动系统维修和调试。产品具有高功率密度、大电流低纹波噪声、瞬态响应快速、高分辨率、高精度等优点。 电源整机 采用模块组合堆叠的体系架构，模块间通过高速外部总线连接并联，可靠性高且便于维护与扩展。可应用于实验室测试、引擎启动测试生命周期测试等场合。
产品详情
基本参数
型号 | ZF-AD-425K-50 |
输出 | |
高低扩大机 | DC220V |
高低额定功率 | 10KW |
方位扩大机 | DC220V |
方位功率 | 6KW |
直流额定供电 | DC27.5V |
直流额定功率 | 15KW |
AC380V输出功率 | 10KW |
AC220V输出功率 | 5KW |
电压输出 | |
电源效应 | ≤0. 1+4mV |
负载效应 | ≤0.1%+5mV |
恢复时间 | ≤1.5ms (50% load change) |
涟波和噪声 | 0.1%≤rms, 0.5%≤Vpp |
温度系数 | ≤100ppm/℃ |
设定精度 | ±(0.3%RD+0.05%F.S.) (25±5℃) |
设定分辨率 | 1V |
电流输出 | |
电源效应 | ≤0.1%+3mA |
负载效应 | ≤0.1%+5mA |
涟波和噪声 | ≤0.1%rms |
设定精度 | ±(0.3%RD+0.1%F.S.) (25±5℃) |
设定分辨率 | 100mA |
显示 | |
电压 | 4 digits display |
电流 | 4 digits display |
电压分辨率 | 100mV |
电流分辨率 | 10mV |
电压精度 | ±(0.2% of reading +5mV) (25±5℃) |
电流精度 | ±(0.2% of reading +0.1% of FS) (25±5℃) |
