400Hz系列程控交流变频电源
中频电源 400Hz 直升机地面供电电源
产品详情

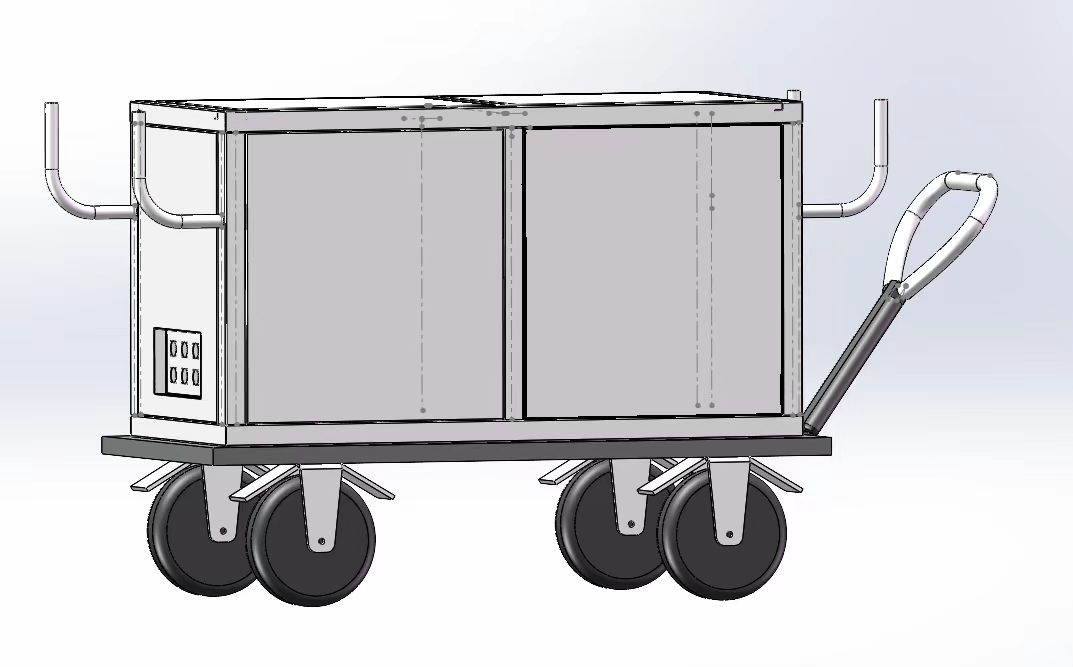

本系列是我公司较新一代航空地面中频电源，专为民航科技和军用飞机等在生产检测、维修和维护时提供400Hz的外部供电。产品采用多脉冲整流，高性能 DSP 作为中间处理器，纯数字测量控制技术，LCD 触摸屏显示，造型新颖美观、结构设计合理，具有高稳定性和高可靠性，低失真正弦波输出，动态响应快，飞机供电连锁等功能，而且完全满足室外IP55 防护等级，超宽(-40℃ ~55℃)的工作温度范围，良好的电磁兼容性等，是一台安全、可靠、高效、纯净的前端航空地面电源。
产品特性
输出频率范围：定频 400Hz，频率800Hz内可调
五位显示窗口，电压、频率、电流、功率/功率因素显示更精确
采用先进的直接数字频率合成(DDS)波形产生技术，频率稳定度高，连续性好，测量更准确
输出电压DC28V、DC115V、DC270V可选
超载能力强，短时间可承受200%超载2S
具有100%加载卸载，稳压反应时间20ms以内
输入、输出采用隔离方式制作
具有软启动功能，可设定电压上升时间
标配RS232通讯接口，可选配RS485GPIB通讯接口或模拟控制方式
产品输出特性可按需定制
应用场景
航空航天
兵器工业及装备
中国船舶
军工产品生产配套
技术参数-单相输出
型号 | ZP180-31030 | ZP180-31060 | ZP180-31120 | ZP180-31150 | |
容量 | 30KVA | 60KVA | 120KVA | 150KVA | |
制作方式 | SPWM(正弦脉宽调制) | ||||
输入INPUT | |||||
相数 | 3φ4W | ||||
电压 | 380V±10% | ||||
频率 | 47Hz - 63Hz | ||||
输出 | |||||
相数 | 1φ2W | ||||
电压 | 额定电压115V | ||||
频率 | 400Hz，或者45-800HHz可调 | ||||
大电流 | L=120V | 250A | 500A | 1000A | 1250A |
H=240V | 125A | 250A | 500A | 625A | |
负载稳压率 | 1% | ||||
电源调整率 | 0.1% | ||||
负载调整率 | 1% | ||||
频率稳定度 | 0.01% | ||||
波形失真 | 2%纯阻性负载 | ||||
频率稳定度 | 0.01% | ||||
显示LED | 电压Vrms、电流Arms、频率Fre、功率Wattage、功率因数PF | ||||
电压解析度 | 0.01V | ||||
频率解析度 | 0.01Hz | ||||
电流解析度 | 0.1A | 1A | |||
测量精度 | 电压 | 0.5%FS+5dgt | |||
电流 | 0.5%FS+5dgt | ||||
频率 | 0.01%FS+5dgt | ||||
功率 | 0.5%FS+5dgt | ||||
设定精度 | 电压 | 1%FS | |||
频率 | 0.1%FS | ||||
存储 | M1 (V_F_A）﹑M2 (V_F_A）﹑M3 (V_F_A) | ||||
限流设定 | O-Max Current | ||||
输出保护 | 过流Over Current 过温 Over Temp 过载Over Load 短路Short Circuit | ||||
运行环境 | 0-40℃ 20-80%RH | ||||
技术参数-三相输出
型号 | ZF180-33060 | ZF180-33120 | ZP180-33200 | ZP180-33300 | ZP180-33400 | ZP180-33600 | ZP180-33800 | ZP180-331000 | |
容量 | 60KVA | 120KVA | 200KVA | 300KVA | 400KVA | 600KVA | 800KVA | 1000KVA | |
制作方式 | SPWM(正弦脉宽调制) | ||||||||
输入 | |||||||||
相数 | 3φ4W | ||||||||
电压 | 380V±10% | ||||||||
频率 | 47Hz - 63Hz | ||||||||
输出 | |||||||||
相数 | 3φ4W | ||||||||
电压 | |||||||||
频率 | 400Hz，或者45-800HHz可调 | ||||||||
大 电流 | L=120V | 168A | 336A | 560A | 840A | 1120A | 1680A | 2240A | 2800A |
H=240V | 84A | 168A | 280A | 420A | 560A | 840A | 1120A | 1400A | |
负载稳压率 | 1% | ||||||||
波形失真 | 2%纯阻性负载 | ||||||||
频率稳定度 | 0.01% | ||||||||
显示 | 电压Vrms、电流Arms、频率Fre、功率Wattage、功率因数PF | ||||||||
电压解析度 | 0.01V | ||||||||
频率解析度 | 0.01Hz | ||||||||
电流解析度 | 0.01A | ||||||||
存储 | M1 (V_F_A）﹑M2 (V_F_A）﹑M3 (V_F_A) | ||||||||
限流设定 | O-Max Current | ||||||||
输出保护 | 过流Over Current 过温 Over Temp 过载Over Load 短路Short Circuit | ||||||||
运行环境 | 0-40℃ 20-80%RH | ||||||||
