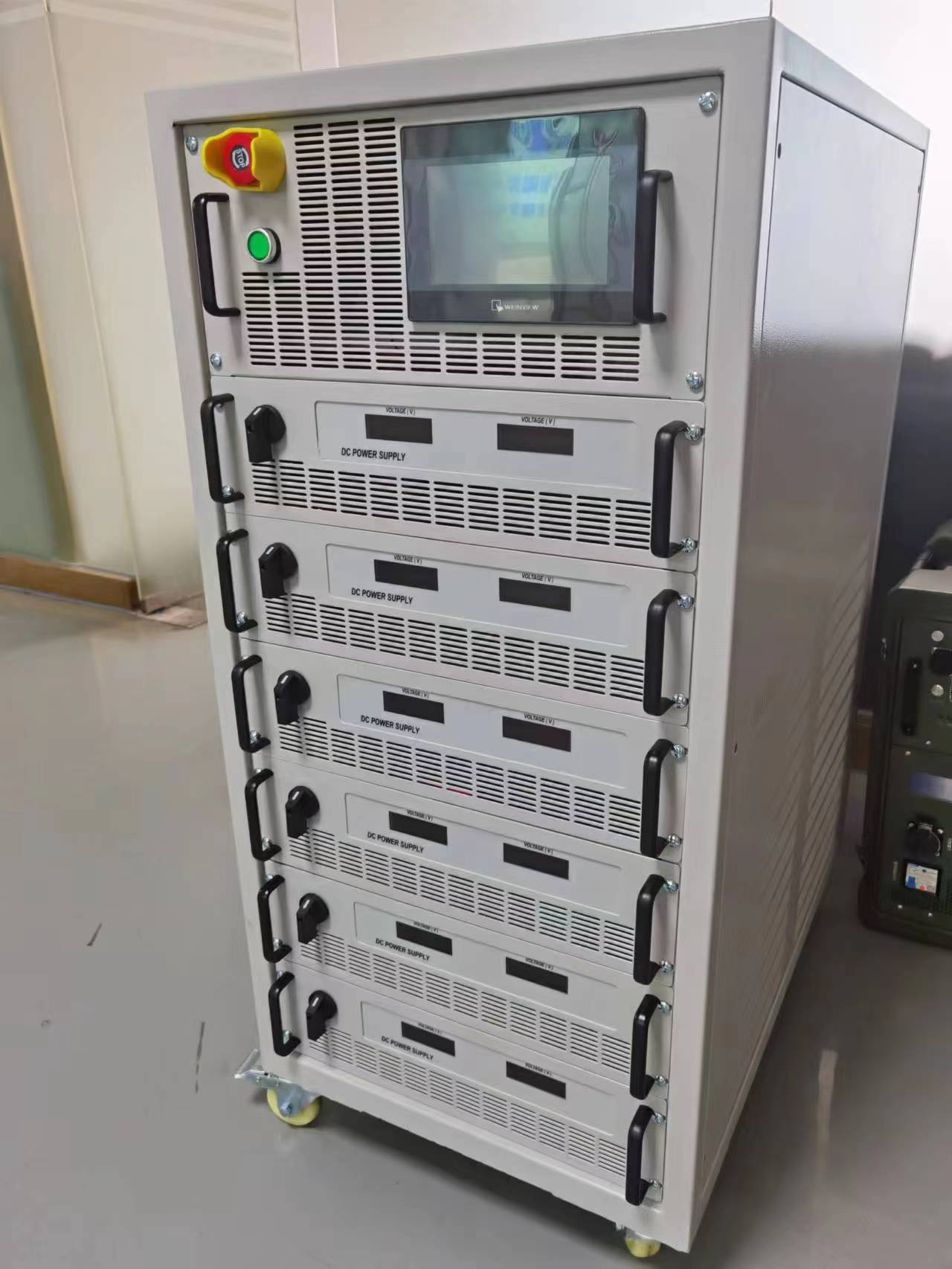

直流可编程程控电源

装甲车上装电源、直流可编程程控电源

本系列可编程直流电源，电压范围从0V～1000V可调，持续电流可达0-3000A；单机最大功率为10-100kW。大电流工作时依然保持0.1%的控制及测量精确度，为电机、传感器、半导体加热、超导材料、线缆、大电流开关器件及连接器等测试试验提供有力支持。产品具有高功率密度、大电流低纹波噪声、瞬态响应快速、高分辨率、高精度等优点。电源整机采用模块组合堆叠的体系架构，模块间通过高速外部总线连接并联，可靠性高且便于维护与扩展。可应用于实验室测试、装甲车启动上装、直升机启动上装及其

产品详情

本系列程控交流变频电源，采用开关电源技术设计，可提供单相或三相输出选择。标准输出频率45 Hz-63 Hz ，选配47 Hz-500 Hz ，输出容量范围30kVA-2000kVA，输出电压0-150V、0-300V、0-600V可选，三相电压可调，相位角可调。输出特性可按需定制。适用于ATE自动化测试、家电、电机、光伏、电子变压器、航空航天等行业领域。

产品特性

输出相数：单相/三相，单相输出30kVA-1000kVA，三相输出50kVA-1000kVA

三相转单相功率不变

三相电压可调，相位角可调

五位显示窗口，电压、频率、电流、功率/功率因素显示更精确

采用先进的直接数字频率合成(DDS)波形产生技术，频率稳定度高，连续性好，测量更准确

输出电压0-150V,0-300V,(0-600V可选)，输出频率45-63Hz(45-500Hz或特殊频率可选)

测量功能：电压、电流、频率、有功功率

超载能力强，短时间可承受200%超载2S

具有100%加载卸载，稳压反应时间20ms以内

输入、输出采用隔离方式制作

具有软启动功能，可设定电压上升时间

标配RS232通讯接口，可选配RS485GPIB通讯接口或模拟控制方式

产品输出特性可按需定制

应用场景

自动化测试

家电

电机

光伏

电子变压器

航空航天

技术参数-单相输出

型号		ZL180-31030	ZL180-31060	ZL180-31120	ZL180-31150
容量		30KVA	60KVA	120KVA	150KVA
制作方式		SPWM(正弦脉宽调制)
输入INPUT
相数		3φ4W
电压		380V±10%
频率		47Hz - 63Hz
输出
相数		1φ2W
电压		0-150VAC / 0-300VAC AUTO
频率		45-200Hz(0.01Step)
大电流	L=120V	250A	500A	1000A	1250A
	H=240V	125A	250A	500A	625A
负载稳压率		1%
电源调整率		0.1%
负载调整率		1%
频率稳定度		0.01%
波形失真		2%纯阻性负载
频率稳定度		0.01%
显示LED		电压Vrms、电流Arms、频率Fre、功率Wattage、功率因数PF
电压解析度		0.01V
频率解析度		0.01Hz
电流解析度		0.1A			1A
测量精度	电压	0.5%FS+5dgt
	电流	0.5%FS+5dgt
	频率	0.01%FS+5dgt
	功率	0.5%FS+5dgt
设定精度	电压	1%FS
	频率	0.1%FS
存储		M1 (V_F_A）﹑M2 (V_F_A）﹑M3 (V_F_A)
限流设定		O-Max Current
输出保护		过流Over Current 过温 Over Temp 过载Over Load 短路Short Circuit
运行环境		0-40℃ 20-80%RH

技术参数-三相输出

型号		ZL180-33060	ZL180-33120	ZL180-33200	ZL180-33300	ZL180-33400	ZL180-33600	ZL180-33800	ZL180-331000
容量		60KVA	120KVA	200KVA	300KVA	400KVA	600KVA	800KVA	1000KVA
制作方式		SPWM(正弦脉宽调制)
输入
相数		3φ4W
电压		380V±10%
频率		47Hz - 63Hz
输出
相数		3φ4W
电压		0-150VAC / 0-300VAC AUTO
频率		45-200Hz(0.01Step)
大电流	L=120V	168A	336A	560A	840A	1120A	1680A	2240A	2800A
	H=240V	84A	168A	280A	420A	560A	840A	1120A	1400A
负载稳压率		1%
波形失真		2%纯阻性负载
频率稳定度		0.01%
显示		电压Vrms、电流Arms、频率Fre、功率Wattage、功率因数PF
电压解析度		0.01V
频率解析度		0.01Hz
电流解析度		0.01A
存储		M1 (V_F_A）﹑M2 (V_F_A）﹑M3 (V_F_A)
限流设定		O-Max Current
输出保护		过流Over Current 过温 Over Temp 过载Over Load 短路Short Circuit
运行环境		0-40℃ 20-80%RH
