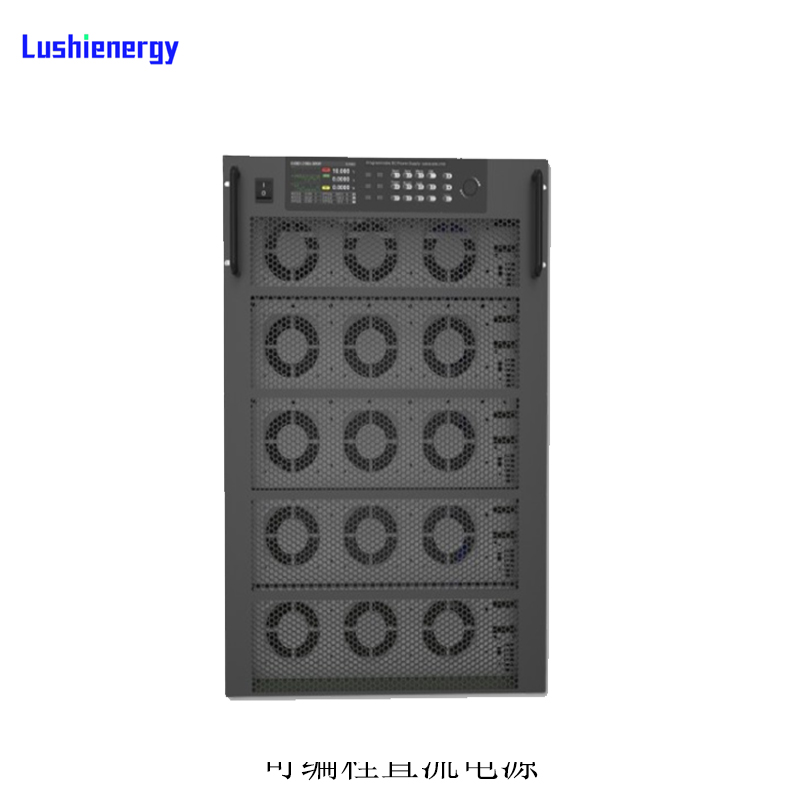

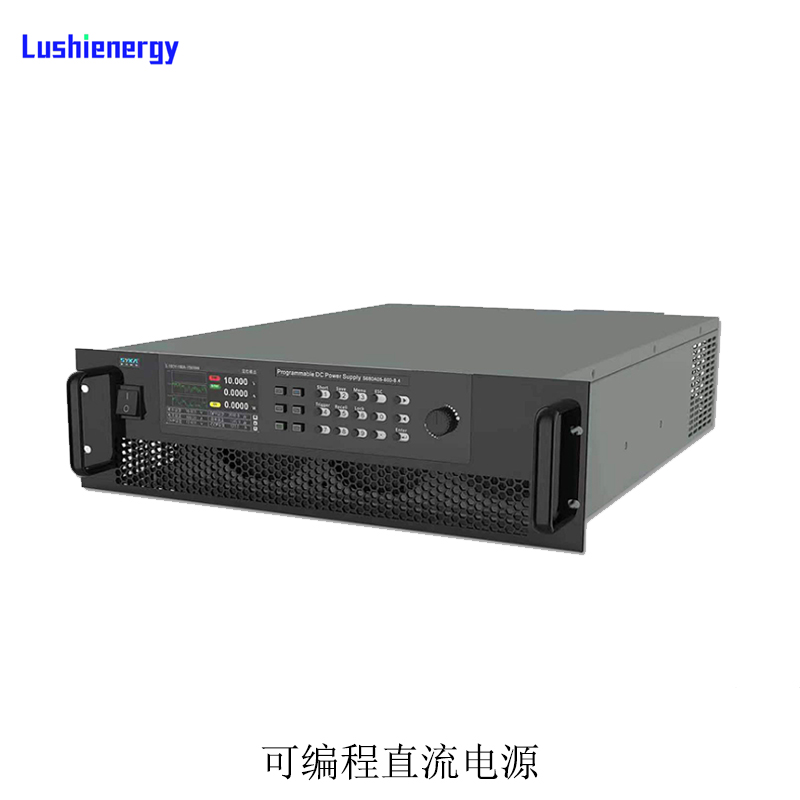

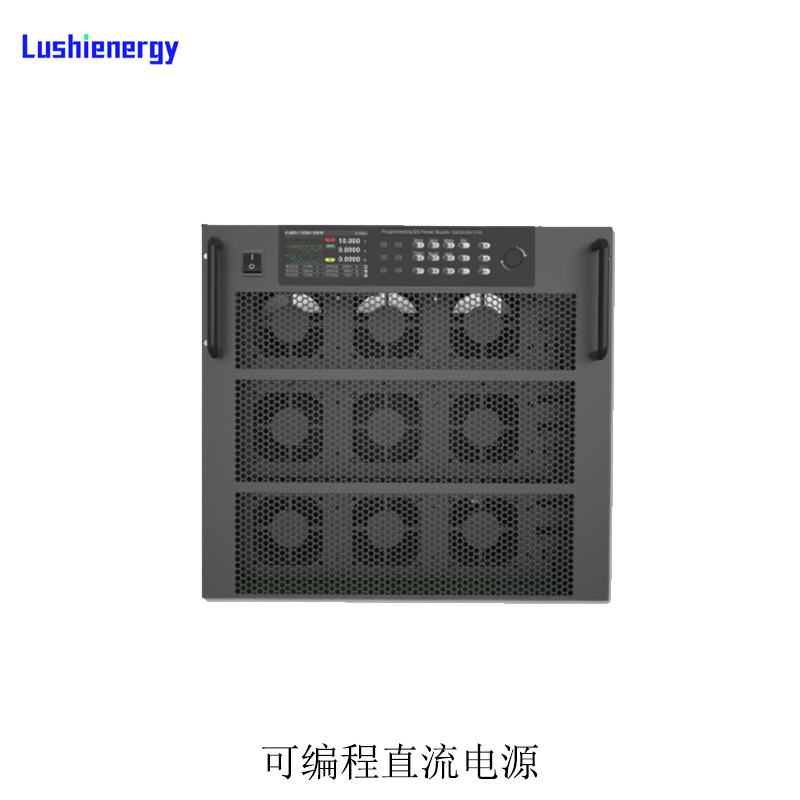

直流可编程开关电源
产品详情
本系列直流可编程开关电源，具有大功率、大电流、低纹波噪声、快速瞬态响应、分辨率高、精度高等优点。电压范围由10V到1500V。电流范围由10A到1200A，低压大电流(30V以下)的机型采用了特别设计的电路与加强的制造工艺，能提供高达1200A的输出电流。功率范围由4kW到60kW，通过并机的方式，可扩展至600kW。
SEQ功能为用户提供了快速输出波形的方法。对于复杂波形，可使用上位机软件编辑Wave文件，然后下载至电源中使用。BATT_RESI功能模拟电池内阻，对于搭建电池测试系统非常有用。CHAR功能支持多种条件选项，可用于电池充电测试。
智能风扇控制算法，能有效保护电源，提高输出与测量精度，同时降低噪音，提升用户的使用舒适度。OVP、OCP、OPP、LVP等保护功能，全方面保护电源，大幅提高产品可靠性，是工程测试及自动测试系统整合值得信赖的产品。
特点
功率输出范围：4～600kW
电压输出范围：0～1500V
电流输出范围：0～12000A
16位高速ADC采样
输出稳定、纹波小、噪声小
支持CV/CC优先选项
主从并机，从机数量高达9台;
恒功率、序列、波形、等功能
OVP、OCP、OPP、OTP等多方位保护功能
可设定输出时间
APG编程功能，可分别控制电压、电流和功率
APG输出监视，可分别监视输出电压与输出电流
电压远端补偿
彩色液晶显示屏，支持中英文
RS232、LAN、GPIB、RS485、CAN通讯接口
系列选型
电压 | 电流 | 功率 | 型号 | 尺寸 |
10V | 400A~1200A/1600A~2400A | 4kW~12kW/16kW~24kW | H680XXX-10-XXX | 3U/6U |
15V | 300A~900A/1200A~1800A | 4.5kW~13.5kW/18kW~27kW | H680XXX-15-XXX | 3U/6U |
20V | 250A~750A/1000A~1500A | 5kW~15kW/20kW~30kW | H680XXX-20-XXX | 3U/6U |
30V | 167A~500A/667A~1000A | 5kW~15kW/20kW~30kW | H680XXX-30-XXX | 3U/6U |
50V | 100A~300A/400A~600A | 5kW~15kW/20kW~30kW | H680XXX-50-XXX | 3U/6U |
100V | 50A~150A/200A~300A | 5kW~15kW/20kW~30kW | H680XXX-100-XXX | 3U/6U |
300V | 17A~50A/67A~100A | 5kW~15kW/20kW~30kW | H680XXX-300-XXX | 3U/6U |
600V | 8.5A~25A/33.5A~50A | 5kW~15kW/20kW~30kW | H680XXX-600-XXX | 3U/6U |
1000V | 5A~15A/20A~30A | 5kW~15kW/20kW~30kW | H680XXX-1000-XXX | 3U/6U |
1500V | 3.5A~10A/13.5A~20A | 5kW~15kW/20kW~30kW | H680XXX-1500-XXX | 3U/6U |
所有型号未一一列出，如有需求，请联系厂商。
应用
Wave波形功能
H680系列电源的Wave功能，提供较多32个文件，共2048个单步，能输出复杂的电压电流波形。Wave适用于各种法规测试，例如ISO16750(部分)、VM80000(部分)、供电电压测试等等。
序列功能
SEQ功能提供10个文件供用户编辑，每个文件支持100个单步，使用链接属性可扩展运行步骤至1000步。用户可设置序列每一步的输出电压、输出电流和延时时间。延时范围由0.001秒到86400.0秒。
CV/CC优先
电源具有CV和CC两种工作模式，分别对应CV控制环路和CC控制环路。普通的电源始终将CV环作为高优先级别，却不适用于对电流过冲要求严苛的场合。而H680支持CV/CC优先权概念，用户可通过电源菜单界面实现CC控制环，CV控制环路响应速度及控制环CV/CC模式的任意组合设定，满足多元化多领域的应用，无需额外采购，节约了成本。
恒功率输出功能
恒功率功能时，电源不断调整输出电压和输出电流，使得输出功率维持在设定值。
模拟电池内阻功能
在模拟电池测试时，需要考虑电池的内阻变化情况，为了更精确的进行电池模拟测试，H680系列电源提供了模拟电池内阻功能，可以模拟出多种电池的真实工作状态。
处于模拟电池内阻功能时，电源的输出电压满足下面的关系：
APG模拟编程
APG模拟编程功能通过采样编程控制信号(采样率为每秒1000点)，等比例转换为输出电压或输出电流。可使用波形发生器或DAQ卡产生编程信号，从而控制电源输出。
主/从并机
H680系列电源相同机型能够并联使用。并联可以增加输出功率和输出电流。本系列电源在并机时还提供主动均流功能。
图形化上位机软件
除了通过前面板操作电源外，还可以使用上位机软件来控制电源。友善的图形化操作界面，涵盖了电源的所有操作，让操作者轻松上手。
规格表
型号 | H68004A/E-10-400 | H68004A/E-15-300 | H68005A/E-20-250 | H68005A/E-30-167 | H68005A/E-50-100 | H68005A/E-100-50 | H68005A/E-300-17 | H68005A/E-600-8.5 | H68005A/E-1000-5 | H68005A/E-1500-3.5 |
输出电压 | 0~10V | 0~15V | 0~20V | 0~30V | 0~50V | 0~100V | 0~300V | 0~600V | 0~1000V | 0~1500V |
输出电流 | 0~400A | 0~300A | 0~250A | 0~167A | 0~100A | 0~50A | 0~17A | 0~8.5A | 0~5A | 0~3.5A |
输出功率 | 4kW | 4.5kW | 5kW | 5kW | 5kW | 5kW | 5kW | 5kW | 5kW | 5kW |
型号 | H68008A/E-10-800 | H68009A/E-15-600 | H68010A/E-20-500 | H68010A/E-30-334 | H68010A/E-50-200 | H68010A/E-100-100 | H68010A/E-300-33.5 | H68010A/E-600-17 | H68010A/E-1000-10 | H68010A/E-1500-7 |
输出电压 | 0~10V | 0~15V | 0~20V | 0~30V | 0~50V | 0~100V | 0~300V | 0~600V | 0~1000V | 0~1500V |
输出电流 | 0~800A | 0~600A | 0~500A | 0~334A | 0~200A | 0~100A | 0~33.5A | 0~17A | 0~10A | 0~7A |
输出功率 | 8kW | 9kW | 10kW | 10kW | 10kW | 10kW | 10kW | 10kW | 10kW | 10kW |
型号 | H68012A/E-10-1200 | H68013A/E-15-900 | H68015A/E-20-750 | H68015A/E-30-500 | H68015A/E-50-300 | H68015A/E-100-150 | H68015A/E-300-50 | H68015A/E-600-25 | H68015A/E-1000-15 | H68015A/E-1500-10 |
输出电压 | 0~10V | 0~15V | 0~20V | 0~30V | 0~50V | 0~100V | 0~300V | 0~600V | 0~1000V | 0~1500V |
输出电流 | 0~1200A | 0~900A | 0~750A | 0~500A | 0~300A | 0~150A | 0~50A | 0~25A | 0~15A | 0~10A |
输出功率 | 12kW | 13.5kW | 15kW | 15kW | 15kW | 15kW | 15kW | 15kW | 15kW | 15kW |
型号 | H68024A/E-10-2400 | H68027A/E-15-1800 | H68030A/E-20-1500 | H68030A/E-30-1000 | H68030A/E-50-600 | H68030A/E-100-300 | H68030A/E-300-100 | H68030A/E-600-50 | H68030A/E-1000-30 | H68030A/E-1500-20 |
输出电压 | 0~10V | 0~15V | 0~20V | 0~30V | 0~50V | 0~100V | 0~300V | 0~600V | 0~1000V | 0~1500V |
输出电流 | 0~2400A | 0~1800A | 0~1500A | 0~1000A | 0~600A | 0~300A | 0~100A | 0~50A | 0~30A | 0~20A |
输出功率 | 24kW | 27kW | 30kW | 30kW | 30kW | 30kW | 30kW | 30kW | 30kW | 30kW |
型号 | H68048A/E-10-4800 | H68054A/E-15-3600 | H68060A/E-20-3000 | H68060A/E-30-2000 | H68060A/E-50-1200 | H68060A/E-100-600 | H68060A/E-300-200 | H68060A/E-600-100 | H68060A/E-1000-60 | H68060A/E-1500-40 |
输出电压 | 0~10V | 0~15V | 0~20V | 0~30V | 0~50V | 0~100V | 0~300V | 0~600V | 0~1000V | 0~1500V |
输出电流 | 0~4800A | 0~3600A | 0~3000A | 0~2000A | 0~1200A | 0~600A | 0~200A | 0~100A | 0~60A | 0~40A |
输出功率 | 48kW | 54kW | 60kW | 60kW | 60kW | 60kW | 60kW | 60kW | 60kW | 60kW |
电压输出纹波④ | ||||||||||
V(p-p) | 55mV | 60mV | 60mV | 65mV | 75mV | 135mV | 200mV | 350mV | 650mV | 850mV |
V(rms) | 20mV | 20mV | 20mV | 20mV | 20mV | 25mV | 40mV | 60mV | 100mV | 140mV |
电压编程 | ||||||||||
分辨率 | 16Bits | |||||||||
精度① | 0.1%+0.1%F.S. | |||||||||
电流编程 | ||||||||||
分辨率 | 16Bits | |||||||||
精度① | 0.1%+0.2%F.S. | |||||||||
外部模拟编程 | ||||||||||
控制电压 | 0~5V对应0~100%F.S. | |||||||||
电压精度① | 0.2%F.S. | |||||||||
电流精度① | 0.5%F.S. | |||||||||
输出精度① | 0.5%F.S. | |||||||||
线性调整率② | ||||||||||
电压 | 0.05%F.S. | 0.01%F.S. | ||||||||
电流 | 0.05%F.S. | |||||||||
负载调整率③ | ||||||||||
电压 | 0.05%F.S. | 0.02%F.S. | ||||||||
电流 | 0.1%F.S. | |||||||||
电压测量 | ||||||||||
分辨率 | 16Bits | |||||||||
精度① | 0.1%+0.1%F.S. | |||||||||
电流测量 | ||||||||||
分辨率 | 16Bits | |||||||||
精度① | 0.1%+0.2%F.S. | |||||||||
OVP设定 | ||||||||||
范围 | 0~110%F.S. | |||||||||
精度 | 1%F.S. | |||||||||
瞬态响应 | 典型值1ms，负载变化50%，电压恢复至设定值的0.75%所需时间 | |||||||||
效率 | 0.87 (Typical) | |||||||||
电压温漂 | 20PPM/℃ | |||||||||
电流温漂 | 40PPM/℃ | |||||||||
通讯接口 | RS232和LAN | |||||||||
输入 | 三相输入，340VAC~420VAC，频率47Hz~63Hz | |||||||||
工作温度 | 0℃~40℃ | |||||||||
存储温度 | -20℃~70℃ | |||||||||
使用海拔 | ＜2000m | |||||||||
尺寸 | (≤15kW) - 482.6mm x 132.0mm x 694.5mm; (20kW ~30kW) - 482.6mm* 265.9mm x 694.5mm; | |||||||||
重量 | 18.5kg/5kW；25kg/10kW；31.5kg/15kW；62kg/30kW；123kg/60kW；其他型号以实际重量为准 | |||||||||
