用途和功能

1）一种便携式应急设备，适合多种电源的维修维护。

2) 具有交流市电，油机、硅发、风能、太阳能等多输入供电模式；

3）数码管显示屏可显示多电压，实时了解各输出电压值，具有完善的状态及告警指示

4）逆变器5KW输出满足日常维护需求，具有欠压、过流、过载、过温、短路保护；

5）内置大容量超低温-25℃三元锂电池51.8V/80AH；循环寿命超1000次以上，具有过放过流保护功能；

6）设备充电时间：小于等于2小时；供电时间大于4小时；

7）输入输出具有过欠压警示、过流、过温、短路、过载保护功能。

技术参数

本系统采用箱组的技术形式，由4kWh储能电站箱、1.5kW光伏电站箱、输入/输出电缆等组成。

a）4kWh储能电站箱

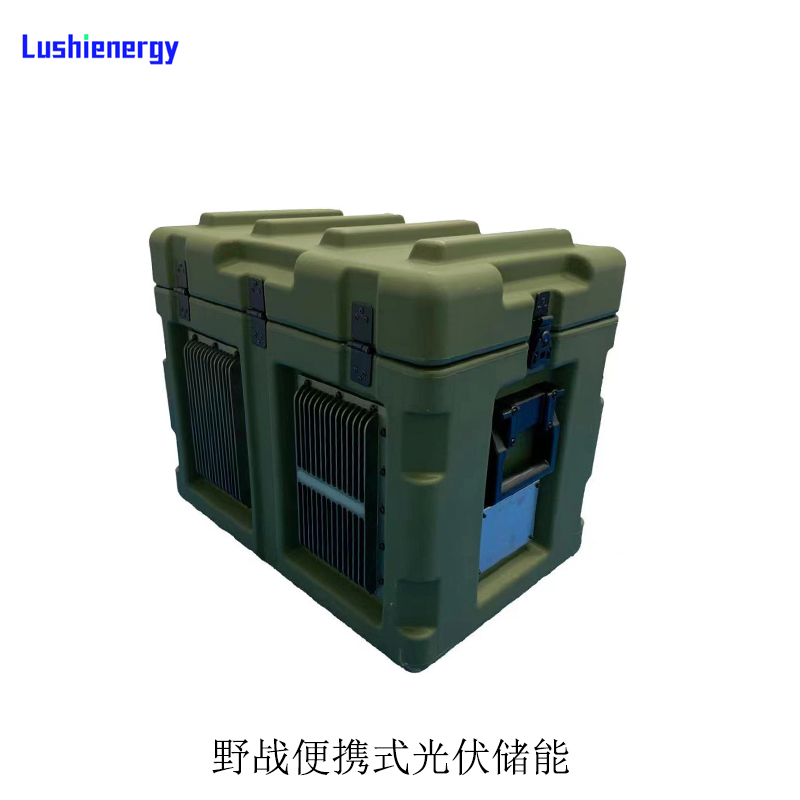

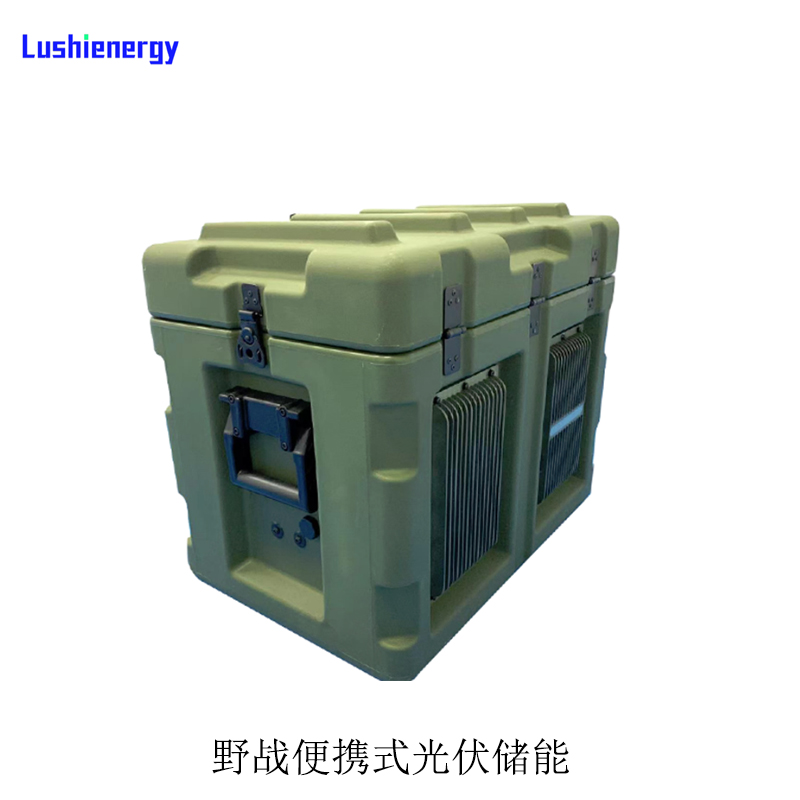

4kWh储能电站箱主要由电池系统（包括4kWh三元锂电池及配套BMS管理系统）、5kW板载级光储一体机、能量测控系统(包含AC/DC电源、主控板和继电器板等）、输入输出接口、箱体等组成。

光储一体机包含一路48V锂电池接口、两路光伏组件输入接口、一路市电接口，一路负载输出接口以及与48V锂电池和能量测控板的两路RS485通讯接口。

电池系统由BMS实现全面电池信息管理，实时解析每一个单体电池电压、电池PACK内部温度、整组电池组端电压、充放电电流等。

b）光伏电站箱

光伏电站箱主要由1.5kW折叠光伏板（包括12片折叠光伏板及连接件）组成。

功能

在野外条件下，为用户提供电能。

a）储能电站箱：储能箱可与光伏箱组合供电，1.5kW光伏箱中的两组光伏组件可分别直流接入储能箱，对储能电池进行充电或直接逆变供电；面板显示各通讯状态、交流输出、直流输出开关状态、SOC等，显示内容采用中英文混合、具备4台及以下储能电站箱联网工作功能，具有即插即用的输出功能。

b）光伏电站箱：可根据不同使用场景，整体或有选择地携带，光伏板通过串并联连接后，组成合适的输出电压，通过光伏连接线缆及航插接入光储一体机，为储能系统进行充电。

作业能力

a）展开时间：≤3min；

b）撤收时间：≤3min。

基本性能参数

1.3.1系统基本参数

a）额定输出电压：230Vac；

b）相数：单相；

c）额定频率：50Hz；

d）单套最大输出功率：5kW。

1.3.2储能电站箱

a）电池系统

放电能量：≥4kWh；

标称容量：80Ah；

额定电池电压：50.4V；

电池电压范围：40V～60V；

标准充电电流：40A；

标准放电电流：80A；

BMS通讯接口：RS485；

电压检测精度：≤±（0.1%FS+0.1%RD）；

电流检测精度：≤±（0.5%FS+0.5%RD）；

温度检测精度：≤±1℃；

SOC估算精度：≤5%；

具备短路保护和过充保护功能；

电池系统尺寸：≤480mm×280mm×200mm；

b）光伏输入模式

最大PV开路电压：≥140Vdc；

PV工作电压范围：60V～145Vdc；

MPPT电压范围：60V～115Vdc；

最大PV输入功率：4400W；

最大PV输入电流：50A；

MPPT路数：2路；

MPPT效率：≥99.9%。

c）市电输入模式

输入电压范围：90～280Vac；

输入频率：50/60Hz；

旁路与逆变转换时间：≤10ms；

旁路过载电流：40A。

d）负载侧输出

额定功率：5kW；

额定交流电压：230V；

频率：50Hz；

总谐波畸变THD（线性负载）：≤3%；

输出电压误差：≤±5%；

具备过载和短路保护；

交流输出电气性能指标满足GJB 235B-2020中I类电站的指标要求。

输出接口符合使用方制式要求，输出航插线缆另一端匹配英式三方孔防水排插。

光伏电站箱

a）折叠光伏板

折叠方式：4折；

折叠光伏板功率：≥125W（AM1.5，1000W/m2，25℃）；

开路电压：80～115V；

工作电压：70～95V；

工作电流：≥1.5A；

重量：≤2.8kg；

光伏组件效率（有效面积）：≥19%（AM1.5，1000W/m2，25℃）；

展开面积：≥1650mm×530mm；

折叠尺寸：≤530mm×410mm×25mm；

折叠光伏板结构：叠瓦结构，电池片表面无焊带与遮蔽胶带。

数量：12片。

b）折叠光伏板系统（每组6片并联连接）

系统功率：≥750W（AM1.5，1000W/m2，25℃）；

开路电压：80～115V；

工作电压：70～95V；

工作电流：≥9A；

重量：≤16.8kg。

尺  寸

箱组外部尺寸（长×宽×高）：≤600mm×400mm×500mm。

质  量

a）储能电站箱：≤50kg；

b）光伏电站箱：≤35kg；

1.6自然环境适应性

1.6.1作业环境温度

-20℃～46℃（采用低温电池）。
